在霧霾頻發的時代，各種各樣的除塵設備也順勢而發，其中布袋除塵器是工業粉塵治理的“骨干”。布袋除塵器是目前工業煙氣粉塵治理常用的配套設備，下面小編為您介紹我公司生產的布袋除塵器內部結構的設計、組成。
我們平時看到的只是它的外部結構，包括底部鋼結構、灰斗、上箱體、箱體、進出風口、清灰裝置、檢測裝置、電氣控制、爬梯護欄、照明設施等等；布袋除塵器外部形狀有圓柱體、正方體、長方體等等。那么布袋除塵器的內部結構如何，由哪些部件組成的呢？這是我們平時看不到的部分，布袋除塵器內部結構主要由花板、噴吹管、除塵布袋、除塵骨架組成，午陽環保在這里將布袋除塵器內部結構向大家圖文展示一下。
布袋除塵器外部結構圖
一、布袋除塵器花板：花板在布袋除塵器中起固定濾袋、與濾袋形成密封、隔開袋室和箱體的作用。在除塵器的維護中，常常忽視花板對除塵器收塵效果的影響。布袋除塵器上部的花板孔可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，以免會出現因除塵布袋漲圈卡不嚴密或漲圈彈不開，而漏灰的現象，除塵器花板尺寸取決于脈沖閥的噴吹能力。花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。一般布袋除塵器的花板的鋼板厚度一般為4~6mm，主要取決于過濾室內懸掛除塵布袋的數量，為增加花板的剛度，花板上應增設加強筋。花板孔的加工應采用沖孔或采用等離子切割，不允許采用氣割，制作完成后花板外觀應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000。

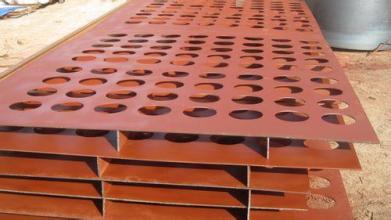

【除塵器花板】
二、除塵布袋：除塵器布袋是袋式除塵器的心臟，主要起到過濾灰塵的作用，當含灰塵的氣體經過除塵器布袋的時候，灰塵被布袋阻隔，凈化的空氣被引風機吸走。積附在布袋表面的灰塵不斷增加，使除塵器的資歷增大，這時脈沖控制儀得到信號，對布袋進行噴吹，使灰塵脫落在灰斗，由卸料器排出除塵器。除塵效果的好壞_取決于除塵布袋。
【除塵器布袋】
三、除塵骨架：除塵器骨架（除塵器袋籠、除塵龍骨、除塵框架）是袋式除塵器（布袋除塵器）的主要配件，俗稱布袋的肋骨，它的質量直接影響除塵布袋的過濾狀態和使用壽命以及袋式除塵器的除塵效果。
A.籠式除塵骨架要求支撐環和縱筋分布均勻,并應有足夠的強度和剛度,能承受濾袋在過濾及清灰狀態中的氣體壓力,能防止在正常運輸和安裝過程中發生的碰撞和沖擊所造成的損壞和變形.
B.濾袋骨架所有的焊點均應焊接牢固,不允許有脫焊.虛焊和漏焊.
C.濾袋骨架與濾袋接觸的表面應平滑光潔,不允許有焊疤.凹凸不平和毛刺.
D.拉簧式骨架要有足夠的圈數和彈性,拉開后間距要均勻.
E.濾袋骨架表面_經過_處理,根據不同需要進行電鍍.噴塑或涂漆,如用于高溫,其_外理應清滿足使用溫度的要求.
F.除塵袋籠的垂直度6M正負1mm。
G.除塵袋籠有整體、分節兩節或三節。
H.除塵袋籠長度3米以上佩帶鋼制一次成型文式管。
J.除塵袋籠有鍍鋅、噴塑、有機硅處理。
【除塵器骨架】
四、布袋除塵器噴吹管：脈沖布袋除塵器清灰用的噴吹管均采用無縫管，借助校直機進行直線度校正。噴吹短管（又稱噴嘴）與噴吹管的焊接采用了工裝摸具，二氧化碳保護焊接，減少變形，_噴吹短管間的形位公差。噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣分配器相通。噴吹管借助支架固定在上箱體中，并設備了定位銷，方便每次拆裝后的準確復位。同時采用文氏管或類似結構的零件對壓縮空氣進行導流，有助于壓縮空氣氣流方向的穩定，但文氏管或類似零件的結構會導致設備阻力的增加，我們采用的噴嘴有同樣的導流效果但沒有增加設備阻力之憂。

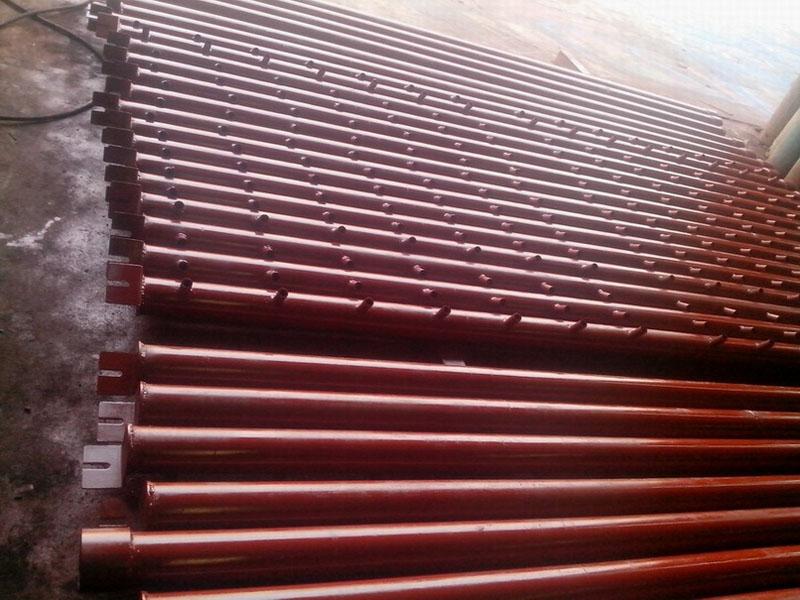

【除塵器噴吹管】
